Como Funciona uma PT100?
O PT-100 é um sensor de temperatura do tipo RTD (Resistance Temperature Detector), fabricado em platina. Seu princípio de funcionamento é simples: a resistência elétrica da platina varia de forma previsível e quase linear conforme a temperatura muda.
O nome “PT-100” vem do valor nominal de resistência: 100 Ω a 0°C. Conforme a temperatura aumenta, a resistência do elemento sobe proporcionalmente, seguindo o coeficiente padrão de 0,00385 Ω/Ω/°C, definido pela norma IEC 60751.
Como a medição é feita:
Um transmissor ou instrumento aplica uma pequena corrente elétrica ao sensor e mede a queda de tensão resultante. A partir dessa leitura, calcula-se a resistência e, por meio da curva característica do PT-100, converte-se o valor em temperatura.
Elemento simples ou duplo:
O PT-100 pode ter elemento simples ou duplo. No elemento duplo, dois sensores independentes ficam no mesmo poço, permitindo redundância ou o uso de um canal para controle e outro para leitura/monitoramento.
Configurações de fiação:

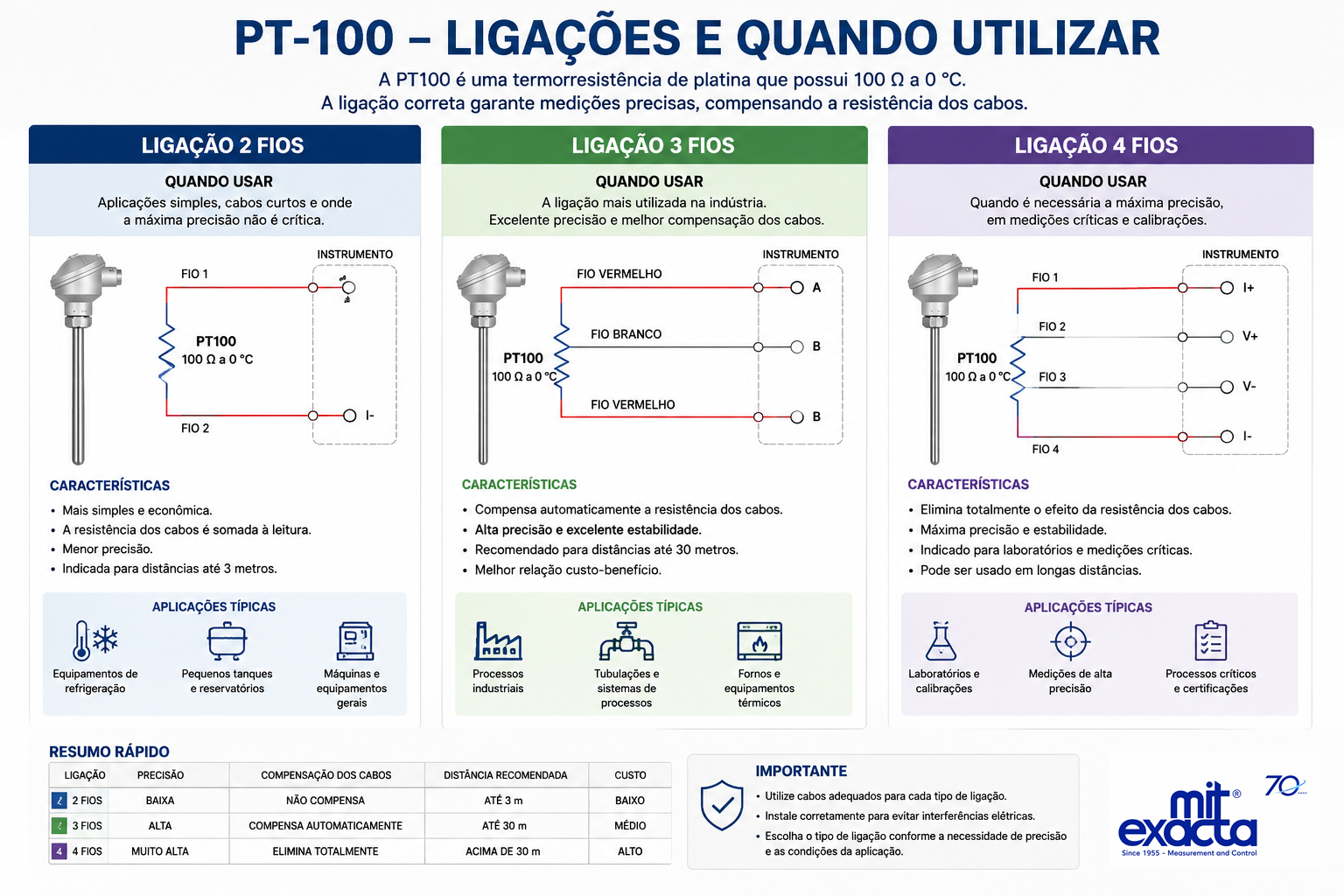

- 2 fios: mais simples, porém menos precisa (não compensa a resistência do cabo)
- 3 fios: configuração mais usada na indústria, compensa a resistência dos condutores
- 4 fios: máxima precisão, elimina completamente o efeito da fiação
- 6 fios: usada em elementos duplos, correspondendo a duas ligações de 3 fios independentes (uma para cada elemento)
Faixa de aplicação: -200°C a +850°C
Vantagens: maior precisão, estabilidade e repetibilidade que os termopares em faixas moderadas de temperatura, sendo a escolha ideal para processos industriais que exigem controle rigoroso.
LIGAÇÃO | PRECISÃO | COMPENSAÇÃO DOS CABOS | DISTÂNCIA RECOMENDADA | CUSTO |
|---|---|---|---|---|
2 FIOS | BAIXA | NÃO COMPENSA | ATÉ 3 m | BAIXO |
3 FIOS | ALTA | COMPENSA AUTOMATICAMENTE | ATÉ 30 m | MÉDIO |
4 FIOS | MUITO ALTA | ELIMINA TOTALMENTE | ACIMA DE 30 m | ALTO |
6 FIOS (DUPLA) | ALTA | COMPENSA AUTOMATICAMENTE | ATÉ 30 m | ALTO |
Como ocorre a medição?
- O elemento de platina é exposto à temperatura do processo.
- A resistência elétrica da platina varia conforme a temperatura.
- O instrumento de medição envia uma pequena corrente ao sensor e mede sua resistência.
- Com base na curva padronizada da norma IEC 60751, o equipamento converte a resistência em temperatura e exibe o valor em °C.
Graças à sua elevada precisão, estabilidade e confiabilidade, a PT100 é amplamente utilizada em sistemas de automação, controle de processos industriais, máquinas, equipamentos, tanques, tubulações, trocadores de calor e diversas aplicações que exigem medições precisas de temperatura.
